アルミ三層管（大口径）
施工性バツグンのRaxofixパイプ

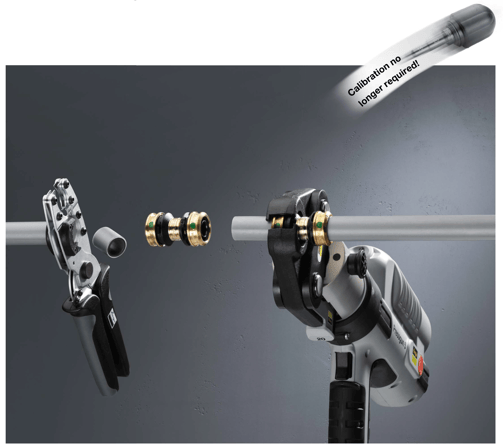

面取り不要！ サイジング不要！

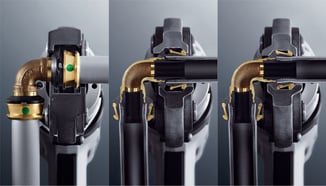

Raxofixパイプの施工は、専用プレス工具で締め付けます。
火の使用やねじ切りの必要がなく、安全で均一な施工ができます。
配管を切断しても管端の変形が生じにくいため、面取りやサイジングツールを使用する必要がありません。
パイプと継手は、日本水道協会の認証を受けているので、給水・給湯配管としての使用も可能です。
仕様
名称
荷姿
用途
材質
最高使用圧力(MPa)
最高耐熱温度(℃)
膨張係数(mm/m･k)
Raxofixパイプコイル保温付
暖房・融雪のメイン配管として
給水・給湯配管として

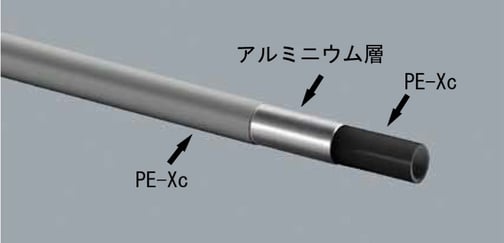

PE-Xc/AL/PE-Xc
独立気泡ポリエチレンフォーム
1.0MPa(80℃)
95℃
0.03
Raxofixパイプコイル
暖房・融雪のメイン配管として
給水・給湯配管として
PE-Xc/AL/PE-Xc
1.0MPa(80℃)
95℃
0.03
Raxofixパイプ直管
暖房・融雪のメイン配管として
給水・給湯配管として
PE-Xc/AL/PE-Xc
1.0MPa(80℃)
95℃
0.03
規格
| 型式 | サイズ(mm) | 長さ(m) | 保有水量(L/m) | |||||
| パイプ外径 | パイプ内径 | 肉厚 | 保温厚 | |||||
| RAL-25CI | 25 | 19.6 | 2.7 | 9 | 25 | 0.305 | ||
| RAL-25C | 25 | 19.6 | 2.7 | - | 50 | 0.305 | ||
|
RAL-25 |
25 | 19.6 | 2.7 | - | 5 | 0.305 | ||
| RAL-32 | 32 | 25.6 | 3.2 | - | 5 | 0.522 | ||
| RAL-40 | 40 | 33.0 | 3.5 | - | 5 | 0.855 | ||
| RAL-50 | 50 | 42.0 | 4.0 | - | 5 | 1.385 | ||
関連部材
オスアダプター
水栓ソケット
ソケット
| RA-2520 | Φ25x3/4" |
| RA-2525 | Φ25x1" |
| RA-3225 | Φ32x1" |
| RA-4032 | Φ40x1･1/4" |
| RA-5040 | Φ50x1･1/2" |
| RWS-2520 | Φ25x3/4" |
| RWS-2525 | Φ25x1" |
| RWS-3225 | Φ32x1" |
| RWS-3232 | Φ32x1･1/4" |
| RWS-4032 | Φ40x1･1/4" |
| RWS-5040 | Φ50x1･1/2" |
| RS-25 | Φ25 |
| RS-3225 | Φ25xΦ32 |
| RS-32 | Φ32 |
| RS-4032 | Φ40xΦ32 |
| RS-40 | Φ40 |
| RS-5040 | Φ50xΦ40 |
| RS-50 | Φ50 |
チーズ
水栓チーズ
| RT-25 | Φ25 |
| RT-322525 | Φ32xΦ25xΦ25 |
| RT-322532 | Φ32xΦ25xΦ32 |
| RT-32 | Φ32 |
| RT-402532 | Φ40xΦ25xΦ32 |
| RT-402540 | Φ40xΦ25xΦ40 |
| RT-403232 | Φ40xΦ32xΦ32 |
| RT-403240 | Φ40xΦ32xΦ40 |
| RT-40 | Φ40 |
| RT-502550 | Φ50xΦ25xΦ50 |
| RT-503250 | Φ50xΦ32xΦ50 |
| RT-504050 | Φ50xΦ40xΦ50 |
| RT-50 | Φ50 |
| (表記はＡＢＣの順) |
| RWT-251525 | Φ25x1"xΦ25 |
| RWT-252025 | Φ25x3/4"xΦ25 |
| RWT-322032 | Φ32x3/4"xΦ32 |
| RWT-322532 | Φ32x1"xΦ32 |
| RWT-402040 | Φ40x3/4"xΦ40 |
| RWT-502550 | Φ50x1"xΦ50 |
９０°エルボ
４５°エルボ
オスアダプター付エルボ
| RL-25 | Φ25 |
| RL-32 | Φ32 |
| RL-40 | Φ40 |
| RL-50 | Φ50 |
| RHL-25 | Φ25 |
| RHL-32 | Φ32 |
| RHL-40 | Φ40 |
| RHL-50 | Φ50 |
| ROL-2520 | Φ25x3/4" |
| ROL-2525 | Φ25x1" |
| ROL-3225 | Φ32x1" |
| ROL-4032 | Φ40x1･1/4" |
メスアダプター付エルボ
ナット付アダプター

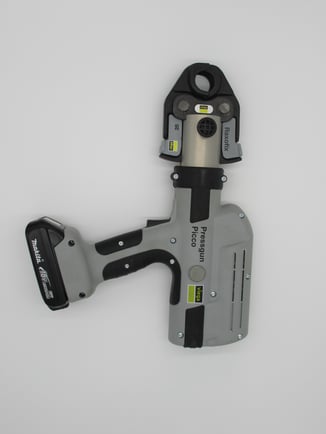

プレス工具 N･Vプレス２
| RWL-2520 | Φ25x3/4" |
| RWL-3225 | Φ32x1" |
| RN-2520 | Φ25x3/4" |
| RN-2525 | Φ25x1" |
| RN-3232 | Φ32x1･1/4" |
| RN-4040 | Φ40x1･1/2" |
| NV25 | ジョー 25用 |
| NV32 | ジョー 32用 |
| NV40 | ジョー 40用 |
| NV50 | ジョー 50用 |
